一、概述
      单相接地是中压配网中最常见的故障,发生接地后系统虽可继续带故障运行,由于非故障相对地电压升高,若不及时处理可能会发展为非故障相绝缘破坏继发相间短路的威胁。及时准确地判定接地回路是快速排除单相接地故障的基础,实现判定接地故障回路的保护装置通常被称为小电流接地选线装置,但早期的选线装置唱发生误选和漏选,效果不能令人满意。

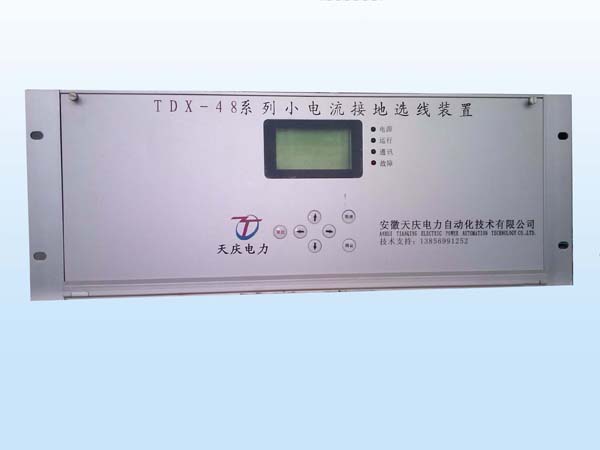

      我公司在总结了各种小电流接地选线方案成功经验和失败教训的基础上,应用当代微机测控技术的新理念和新方法,对模拟信号处理,A/D转换,计算平台以及算法做了重大改进,研制出TDX系列智能小电流接地系统接地选线装置,最终突破了“选线准确率偏低”这一长期困扰人们的难题,使选线结果真正具有了实用价值。
      该装置具有操作简单,用户界面友好,选线准确,运行可靠等特点,可正确区分系统谐振和接地。采用标准部颁通讯规约,可与各保护生产厂家的综自设备接口;具备超大容量的故障记录功能,为现场运行人员迅速处理接地故障提供了极大的方便。


二、设计原理
装置实时监测系统各段母线零序电压和各路出线零序电流。当系统发生接地故障时,装置计算分析接地母线PT开口三角处的零序电压和该母线出线的零序电流间的大小、相位关系,并根据设定的接地故障判据,选出发生接地故障的线路;同时显示、记录、远传相关故障数据,给出告警信号,然后再保持循环监测状态。
三、功能特点
1、 本装置核心部件采用新一代智能ARM芯片,集成度高、 抗干扰能力强、运行速度快、存储容量大、可靠性高;
2、 采用双ARM芯片,数据采集和分析判断使用独立的ARM芯片;
3、 输入零序电压无同名端一致要求;
4、 采用大屏幕液晶(LCD)显示,全汉化菜单,易于理解,操作简单;
5、 具有报警、编码两种输出方式;
6、 配备RS485、RS232 、RS422多种通讯接口;
7、 可记忆、存储32次接地故障信息,装置掉电后信息不丢失;
8、 现场CT变比、启动电压均可软件设定,现场不需调整;
9、 完善的自检、自恢复功能;
10、采用功能插件结构,方式为后插拔,维修及更换部件极为方便。
